三分裂变压器

手机扫描查看

一．行业应用

1.应用领域概述

多分裂并网变压器广泛用于各行业领域变流器中，主要分为光伏变流器、风电变流器、储能变流器、多脉波整流电源等。

二.应用领域特性

1.用于新能源变流器的多分裂变压器用于变流器并网端，多个变流器并列运行，用于升高变流器输出电压，直接并入电网。

2.对于要求较高的光伏变流器和风电变流器逆变系统，一般欧洲效率设计为98.5%以上，最大效率设计为99%以上。

3.较大容量的变流系统采用多分裂结构，以满足在多个功率单元下的稳定运行。

三.产品特性

1.产品概述

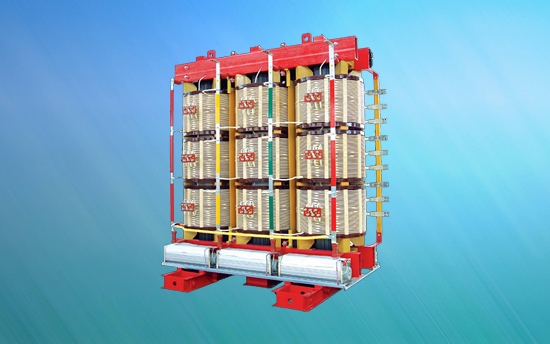

多分裂变压器是指每相由一个高压绕组与两个或多个电压和容量均相同的低压绕组构成的多绕组变流变压器。分裂变压器正常的电能传输仅在高、低压绕组之间进行，而在故障时则具有限制短路电流的作用。几个分支容量相同，额定电压相等，可以单独运行或并联运行，可以承担相同或不同负载。当某一个低压绕组上所连接的负荷或电源发生故障时，其余低压绕组仍能正常运行。各分裂绕组之间没有电的联系，磁的耦合也相对较弱。分裂支路之间应具有较大的阻抗，而分裂路与不分裂绕组之间应具有相同的阻抗。我公司生产的DFSG系列多分裂变压器用作变流器装置的输出端，产品低损耗、低噪声、抗冲击和抗短路能力强。并可以根据客户要求定制多分裂形式的带磁集成铁芯的变压器。

2.性能特点

2.1电气性能稳定：结合行业应用特点优化设计方案。精确的电气参数设计和科学的结构设计，保证产品的电气性能优良。

2.2动稳定程度高：产品绕组经浸漆固化后有极高的机械强度，以满足极恶劣的负载环境。在设计制造过程中较好解决了变压器高频漏磁引起的涡流损耗。可按照客户要求定制4-25%的短路阻抗，以抑制di/dt，有效保护系统元件。

2.3热稳定性好：先进仿真计算，优化产品的发热部位及最热点温升，留有充分的温升裕度，选用进口杜邦公司N0mex-T410绝缘材料，保证产品绝缘和耐温的高可靠性。采用30DQ120冷轧取向硅钢片,在满足成本优化前提下，有效降低了空载损耗、空载电流和噪声。

2.4过载能力强：产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

2.5性能指标优越：选用高导磁硅钢片，损耗指标完全满足逆变器整机效率要求，充分考虑用户使用的经济性和可靠性。

2.6变压器设计安全可靠，采用变压器专用横流风机，满足散热要求，大容量产品采用阻风板结构，保证产品可靠性和提高抗过载能力。

2.7变压器通风道采用轴向风道和幅向风道相结合的方式，风道设计合理，以降低通风阻力，保证高效的通风和散热。

2.8变压器采用外绕组多段连续式绕法，外部线匝均匀美观，可根据客户要求对变压器采用“三防漆”处理（防盐雾、防湿热、防霉菌），装饰性好，耐腐蚀性、保光性、保色性较好，有良好的流平性和遮盖力，结构简化，外形美观。

2.9变压器配温度保护装置，由高集成度、带总线通讯的高可靠开关电源模块等部件组成。是用于测量、控制、保护、通讯为一体化的一种经济型保护。
