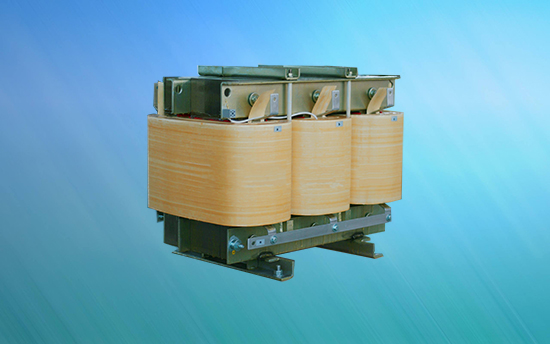

磁集成逆变变压器

手机扫描查看

一．行业应用

磁集成变压器广泛用于各行业领域变流器中，主要分为光伏变流器、风电变流器、储能变流器、特种电源、整流装置等,新能源变流器是应用磁集成变压器最多的行业。

二.应用领域特性

1.用于新能源变流器的磁集成变压器用于变流器输出端，用于升高变流器输出电压，可直接并入电网。变压器内置滤波电抗器，初级绕组既是电抗器绕组又是变压器绕组，组合成双铁芯结构，可以满足大范围短路阻抗调节，调压范围通常是4%--25%，等效的电感和输出端的电容组合成为一级滤波器，常见LC滤波单元和LCL滤波单元，用于滤除系统高次谐波。保证输出电压为正弦波。

2.对于要求较高的光伏变流器和风电变流器逆变系统，一般欧洲效率设计为98.5%以上，最大效率设计为99%以上。

3.特大容量的变流系统采用外循环水冷磁集成变压器，良好的散热结构设计和封闭绝缘处理，以满足在恶略环境下的稳定运行。

三.产品特性

1.产品概述

我公司生产的FKSG系列整流变压器用作变流器装置的输出变压器，产品节能、低损耗、低噪声、抗冲击和抗短路能力强。并可以根据客户要求定制多分裂形式的磁集成变压器。

2.性能特点

2.1电气性能稳定：结合行业应用特点优化设计方案。精确的电气参数设计和科学的结构设计，保证产品的电气性能优良，线圈采用轴向多风道结构，降低通风阻力，保证高效的通风和散热。

2.2动稳定程度高：大容量产品绕组采用箔绕结构，小容量产品采用电磁线多饼式结构，经浸漆固化后有极高的机械强度，以满足极恶劣的负载环境。在设计制造过程中较好解决了变压器高频漏磁引起的涡流损耗，可按照客户要求定制4-25%的短路阻抗，以抑制di/dt，有效保护系统元件。

2.3热稳定性好：先进仿真计算，优化产品的发热部位及最热点温升，留有充分的温升裕度，选用进口杜邦公司N0mex-T410绝缘材料，保证产品绝缘和耐温的高可靠性。采用30DQ120冷轧取向硅钢片,在满足成本优化前提下，有效降低了空载损耗、空载电流和噪声。

2.4过载能力强：产品具有较强的过负载能力和过电压能力，可在额定负载情况下长期安全运行，可在110%过电压情况下满负载长期安全运行（环境温度40℃）；变压器端子上能承受1.5倍额定电流，历时5S。产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

2.5性能指标优越：产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑用户工业电网和负载特性，电气性能、温升、绝缘耐压及附件选择等各方面均满足一定的过载要求。

2.6高频性能指标优越：内置的滤波电抗器铁芯选用国产武钢23A90冷轧取向硅钢片，保证高频损耗指标优于同业平均水平,并充分考虑非线性负载和偏磁带来的铁芯局部发热问题，满足用户使用的经济性和可靠性。

2.7变压器通风道采用轴向风道和幅向风道相结合的方式，风道设计合理，以降低通风阻力，保证高效的通风和散热。

2.8采用双饼式绕组或箔式，外部线匝均匀美观，可根据客户要求对变压器采用“三防漆”处理（防盐雾、防湿热、防霉菌），装饰性好，耐腐蚀性、保光性、保色性较好，有良好的流平性和遮盖力，结构简化，外形美观。

2.9整流变压器配温度保护装置，由高集成度、带总线通讯的高可靠开关电源模块等部件组成。是用于测量、控制、保护、通讯为一体化的一种经济型保护。
