蓝深集团AS30-2CB污泥泵吸砂泵
南京蓝深制泵集团AS30-2CB

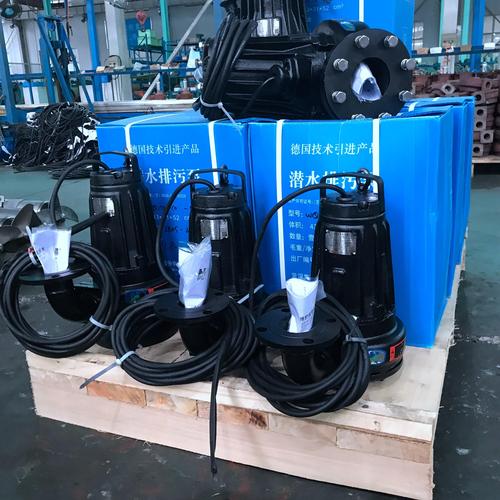

AS30-2CB无堵塞排污泵
材质:铸铁
配YCW型水下密封电缆10米
出水口径:80mm
流量:42立方/时
扬程:11米
电机功率:2.9KW
蓝深AS30-2CB潜污泵运输及注意事项:
南京蓝深制泵集团AS30-2CB潜水排污泵使用说明:
蓝深集团AS302-CB潜水电泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵;潜水电机为密闭充水湿式、立式三相鼠笼异步电动机,电机与水泵通过爪式或单键筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自耦减压气动器、输水管为不同直径的钢管制成,采用法兰式联结,高扬程潜水泵采用闸阀控制。
潜水电机轴上部装有迷宫式防砂器和两个返向装配的骨架油封,防止流砂进入电机。潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用特殊材质,尼龙户套耐水电磁线,电缆联结方式按电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2-3层,外面包上2-3层防水胶布或用水胶粘结包一层橡胶(自行车里胎)以防渗水。
潜水泵每级导流壳中装有一个橡胶承;叶轮用椎形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。高扬程潜污泵上部装有止回阀,避免停机水锤造成机组破坏。电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。电机上端有一个注水孔,有一个放气孔,下部有个放水孔。电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的不锈钢推力盘,承受水泵的上下轴向力。
注意,有下列情况之一的,应立即停泵。
1)泵的工作电流忽然高出电机额定电流的。
2)出水量不正常,间隙性出水。含沙量加大。
3)电机绝缘电阻低于0.5兆欧的。
4)机组有明显的噪音震动加剧的。
5)电网电压不足。低于额定电压5%的。
6)保险丝烧坏一相。
7)输水管路损坏。
安全要求
潜水泵保护装置不灵敏、使用不合理,造成漏电伤人事故。
潜水泵是指将泵直接放入水中使用的水泵,操作时应注意做到以下几点:
1.水泵外壳必须做保护接零(接地),开关箱中装设漏水保护器(15mA×0.1s)。
2.泵应放在坚固的筐里置入水中,泵应直立放置。放入水中或提出水面时,应先切断电源,禁止拉拽电缆。
3.叶轮中心至水面距离应在3~5m之间,泵体不得陷入污泥或露出水面。
1、决不允许用泵的电缆线起吊或悬挂水泵,在搬运或悬挂水泵时,可用带钩的链条钩在把手上或上盖的吊环上;
2、在移动使用时,出水软管可用前面表格规定的标准软管接头,接在水泵的出水弯管上,固定使用时,可根据自耦装置的法兰标准设置管路;
3、潜水排污泵水泵不能放在污水的出口处,当水泵座放在泥地上或浮沙上吋,水泵由于震动,产生下陷,这时建议用戶将水泵悬置起宋或放在一个较大的底板上;
4、如果泵仍在继续运转,在0℃以下的气溫时,可以继续使用,但如果停止不用时,则应将泵吊起清洗保管;
5、出水管內径应符合规定的要求,但在输送距离较远时,也可适当减小內径但易引起堵塞,降低输送效率,不经济;
6、在污水中使用的泵潜水排污泵,经过长时间运转之后,在机壳的周围可能堆集泥浆等杂物,降低了传热的速度,使泵的內部溫度上升,缩短电机的使用寿命,或造成无缘无故的跳闸,因此,每运转一定时段之后〔比如降至最低水位)应用软管对泵进行冲洗,保持其淸洁;
7、 潜水排污泵泵密封使用10#-30#机械油进行润滑冷却,由于密封磨损,润滑油会漏出,而辙送介质也可能经过密封逬入电机,这时请赶快将泵送至本厂修理部门或委托维修点更換密封,以免将水泵电机烧坏;
8、未切断电源时,不得移动水泵,不得在泵工作吋接触四周的水源,以防泵万一漏电,而又无地面漏电断流器装置时,造成触电事故;
9、潜水排污泵安装以后,不宜长期浸泡在水中不用,从而增加电机受潮的机会,同时建议每周至少运转4小时以检查其功能及适应性,否则,应提起放在干燥处备用。
在潜水排污泵启动之前,应由一名合格的电工对该系统进行检查,以确保下列下述各顶所要求的电器保护措施:
1、潜水排污泵在运转前,应用0~500兆欧表检查电机相间及相对地绝缘电阻,最低値应大于2MΩ;
2、 潜水排污泵电 源装置应安全、可靠、正常。电源电压、频率应符合规定(电压为380V±5%,频率为50Hz±1%),且电压的瞬时超差不应超过10%。如果电源离水泵 使用的距萬较远时,电缆的截面积应加粗,接头应尽可能少些,否则会使电压下降太多,且应在电缆接头处作密封防水处理,以防漏电;
3、 潜水排污泵在四芯电缆中,带有符号"┴"者为接地线(一般为绿黃双色线或黑色线)为了保证安全使用, 必须牢固接地,并比其它线长出50mm;
4、条件许可时,电器保护装置可包括:接地保护器,地面漏电断流器等,但是,在任何情况下,都必须装有和电泵额定电流値相符的慢熔保险熔断丝;
5、电器控制装置应防潮,井安装在防潮的区域,电缆的安放应注意不要使其堵在泵的吸入口处;
6、检查转子转动方向。
在潜水排污泵初次启动或重新安装后都应检查转动方向,转动方向不正确运转会造成水泵效率降低,或造成叶轮脫落等损坏水泵事顶。
为测定转子转动方向,在水泵最终安装之前,应举高并作点动运行,符合下列情况即转动方向正确, 否则,应交換控制器上三相线中任意两根线的位置以改变转动方向。
a. 潜水排污泵从泵的顶部向下看,转子顺时针方向转动;
b、 潜水排污泵从底部向上看〔即吸入口方向〕可见叶片按逆时针方向转动。
注:如果几台泵连到同一个控制器上,则应单独检查。
