蓝深集团WQ15-10-1.5潜污泵配套自耦装置与导杆

WQ15-10-1.5污水提升泵南京蓝深制泵集团

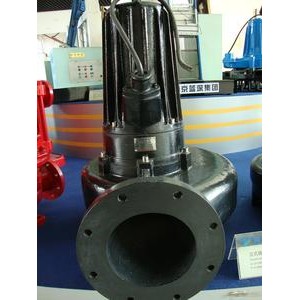

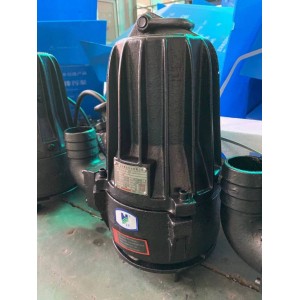

蓝深集团潜污泵WQ15-10-1.5

南京蓝深污水泵价格

蓝深50WQ15-10-1.5潜水排污泵价格

出水口径：50mm

重量:29kg

材质：铸铁

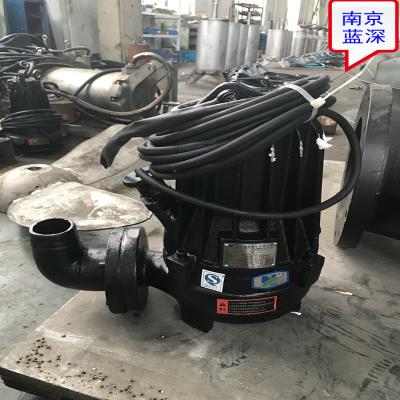

配套YCW型水下密封电缆10米

（1）水力部件

泵应采用立式耦合式潜水泵；潜水电机直接与泵叶轮同轴相连，水力部件由水泵壳体、叶轮组成。为了确保流量稳定且没有过多涡旋，水力部件应设计和制造成没有锐利的棱角。泵出水配管法兰应按ISO标准公称压力0.6MPa为准。

（2）叶轮

叶轮应为无堵塞及无超负荷特性的螺旋离心叶轮，具有柔和的正向推动力及离心力，其长流道无剧烈拐角，确保叶轮在输送污水污泥时不会产生堵塞及破坏污泥絮状结构。叶轮在水力设计上，应揉合正向推动力及离心力。

叶轮应进行动平衡，动平衡精度应不低于G6.3级，振动烈变不大于0.45mm/s。从而确保水泵运行平稳，无振动、运行噪音小于80分贝。

（3）电机

电机应为三相鼠笼电机，三相380V、50Hz，防护等级IP68，H级绝缘。电机的配置应保证在H—Q曲线上任一点工作时，都不会出现过载，电机应能每小时启动12次。定子绕组的平均温升不超过85℃。

电机的冷却形式应为直冷式，即水流从电机周边流过即可对电机冷却。不采用依靠泵送介质到冷却回路散热方式的冷却系统及油填充式电机。

泵的电机是鼠笼式感应电机，装在充气的防水的壳内。定子绕阻和定子进线的绝缘等级为H级，耐温180℃。定子通过真空压力浸渍法进行绝缘，使得绕组满充率至少达到95%。定子热缩嵌入铸铁定子室中。电机设计为能连续泵送温度40℃的介质，能每小时平均至少起动30次。

为监控每相绕组的温度，在定子线圈中装入热敏开关。热敏开关在≤95℃时常闭，在140℃时跳开。热敏开关与电机过载保护连接并接至控制柜。

接线盒包括端子板。端子板用弹性 O 形环与电机密封。接线板采用穿线压紧杆方式长期联接电缆导线和定子进线。决不采用绕线式接线柱或其它绕线式连接器。

综合工作因素(即电压、频率及比重的综合效应)至少为1.15。电机的允许电压波动为±10%。电机的设计保证能在不超过 40℃的室温下连续工作，其温升不超过 85℃。

电机能在水下20米处连续使用而不失去其防水性能(根据 IP68 标准)。

电机保证有足够的轴功率，以保证泵在其整个性能曲线范围内运行时不过载。

随潜污泵配套提供的潜水电缆截面积、规格、型号满足电机功率要求，决不出现电缆过热等现象，以连接热敏开关及其它监控保护传感器。

动力电缆包括保护器引线，以连接监控保护传感器至保护模块。

（4）机械密封

每台泵应提供串联的、由两个独立的密封装置配合起来的密封系统。

机械密封应在油腔内运行，可让密封面得到适当润滑。

机封品牌采用博格曼。机械密封应该是免维护的，润滑与被输送液体相隔开，应能抵抗热冲击，并具有良好紧急运行的特点。

江苏杜安环保潜污泵应采用机械密封自清洁技术，在泵盖处应设置环状的螺旋线槽结构，在水泵叶轮旋转运行过程中，聚集在机械密封处的介质颗粒沿着螺旋槽向外旋转，延长机械密封使用寿命。投标人应保证机械密封的使用寿命不低于15000小时。

（5）电缆和电缆密封

电机应配有用于控制和动力水下电缆，每根电缆都有一个单独的进口，并进行可靠的密封，如果动力电缆是多芯电缆，则每根电缆还要进行单独密封。电缆应伸进接线室，并用可重复使用的橡胶密封件密封，不使用树脂或其他罐装密封材料密封。供货时配套提供足够的水下电缆。

（6）轴及轴承

泵和电机的轴应为同一单元，泵轴是电机轴的延展，不需也不能采用任何的耦合。

泵／电机轴应支撑于高质量永久润滑、滚动式的轴承上，轴承的设计应可足够承受所有的轴向和径向力，其设计运行寿命可确保在100000小时以上；

（7）热保护

电机的每一项均由常闭型温度传感器保护，三个传感器应串联连接，热敏开关需在≤70℃时常闭，在125℃时跳开。热敏开关需与电机过载保护连接并接至控制柜，接线盒应包括端子板。端子板应用弹性O形环与电机密封。接线板应采用穿线压紧杆方式长期固定和联接电缆导线和定子进线。

为了指示轴承的磨损，在上下轴承处各设有常闭型温度传感器，在主轴或电机的其他部件出现严重损坏前温度传感器应该断开。

30kW及以上智慧型排污泵应设置电机绕组测温PT100，监测潜水电机的运行状态；内置轴承测温PT100，监测轴承运行状态；漏水探头监测装置，监测密封件，机械密封工作状态。

（8）泄漏传感器

在定子室中提供一个探测液体泄漏的传感器，所有讯号都应分别监测并在水泵或电机出现严重损坏前分别发出报警讯号。

（9）水泵保护

水泵应设有监测系统，监测渗漏、电机室上下轴承过载，热保护时发出指令，应该能在电机或主轴出现严重损坏前发出报警讯号。

（10）潜水排污泵的性能保证

每台潜水排污泵在组装完毕后，进行性能测试，确保机组的整体性能符合有关标准，测试内容包括：流量-扬程曲线、流量功率曲线、流量-效率曲线，并将测试报告提供用户，潜水排污泵保证首次无故障运行时间不小于25000小时，机组的设计使用寿命不小于25年。

（11）蓝深50WQ15-10-1.5主要部件材质要求

泵体：HT250；

泵盖：QT500；

叶轮：QT500；

轴：2Cr13；

轴承：SKF、NSK或FAG；

机械密封：耐腐蚀烧结碳化钨/耐腐蚀烧结碳化硅；

导杆、吊链：AISI304；

紧固件：AISI304 ；

蓝深集团WQ15-10-1.5潜水泵在运行过程中，有时会出现电机过热造成设备部能正常运行。我们在这里罗列了一下最常见的电动机过热原因，虽然不是很全面，但可以作为水泵维护的指导原则。

· 电源三相不平衡：一般来说，如果任何的电压不平衡状况范围超过1%，就会导致测量电流的不平衡超过5%，从而造成电动机的过热。更详细的原因和论述，可以参考相关的国家标准。

· 操作电压过高或过低：任何操作电压高于或低于额定电压的15%的时候，就需要考虑其对电机的影响，并将成为造成电动机过热的原因。

· 叶轮被卡住或被四周异物拖住，会造成运行过载。叶轮被杂物卡住或叶轮与磨损环之间被卡住均会造成电机的过载，另外集水坑中过多的砂或淤泥也会造成这种情况。

· 在工作时，潜水泵的电机如果长时间处于部分或完全没有被淹没的状态运行时，电机也会发热。主要原因是电动机在运行过程中产生的热量无法通过四周的介质散发，对于潜水泵来说，电机的散热形式是通过被潜入水下的电机的外壳与被输送的水发生热交换来实现散热的。为保证正常的热传递的效率，必须有超过50%的电机外壳(或75%的整个泵)被水不断淹没。如果电动机外壳一直露在空气中,热量是不能够有足够的速度被分散的，结果就是电动机会累积热量，越来越热的。

南京蓝深集团提供装配完整的潜水泵，至少包括以下部分（不限于此）：

⑴ 潜水泵和电机

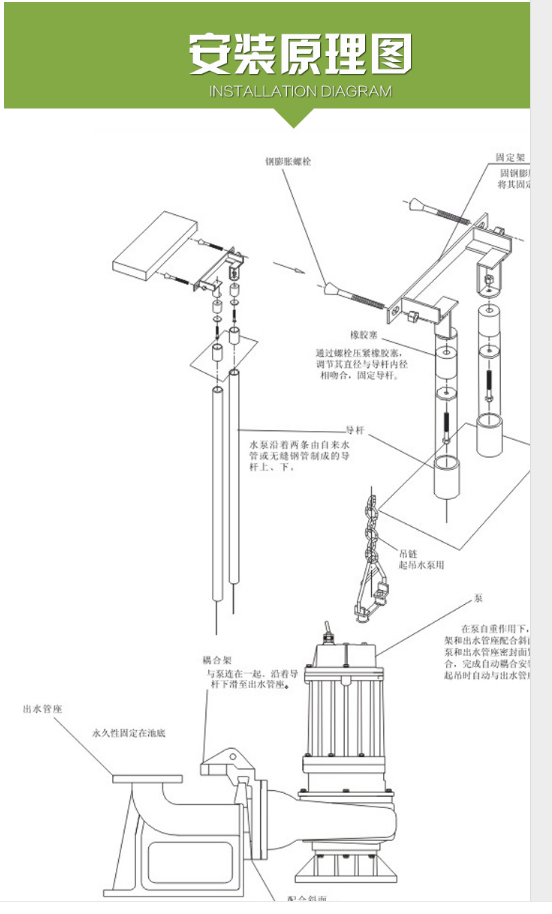

⑵ 提升装置（不锈钢导杆、提升链按单台配置）

⑶ 所有连接附件、地脚螺栓

⑷ 调频潜水循环泵应配套提供水平穿墙管、拍门等安装附件

⑸ 每台泵需提供至少10米水下电缆、接头、紧固件

⑹ 潜水排污泵专用监控保护单元

⑺ 备品备件及专用工具

C. 相关工作：与土建卖方协商保证水泵预埋件等相关配件适时安装与预留。
