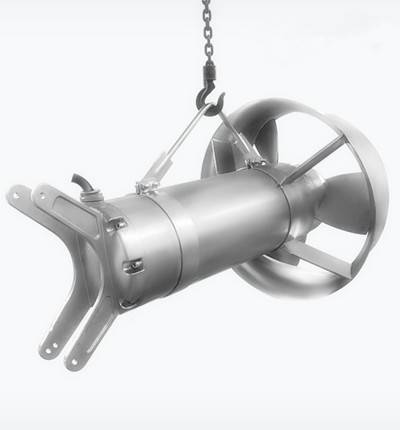

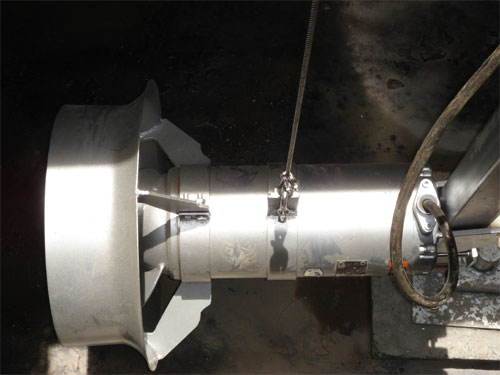

南京蓝深集团潜水搅拌机QJB2.5/8-400/3-740S

厌氧池潜水搅拌机价格

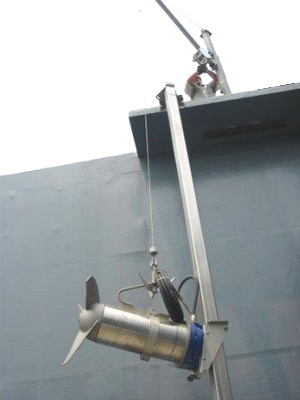

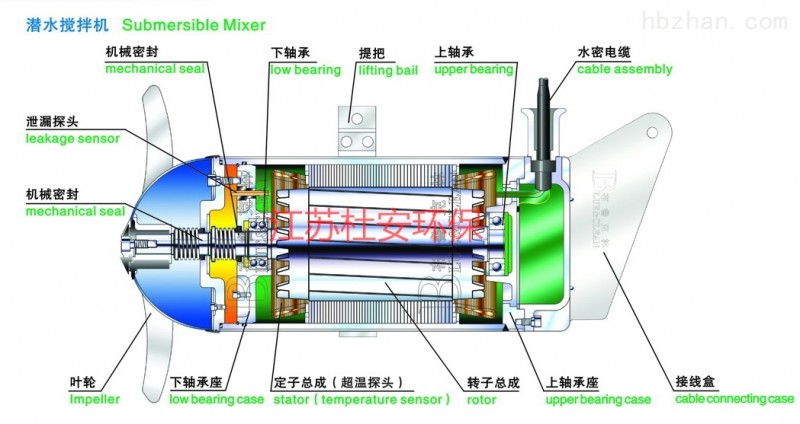

蓝深污水搅拌机安装示意图

电机功率：2.5KW

叶轮直径：400mm

叶轮转速：740转/分

电机级数：8级

材质：304不锈钢

配导杆 提升装置使用

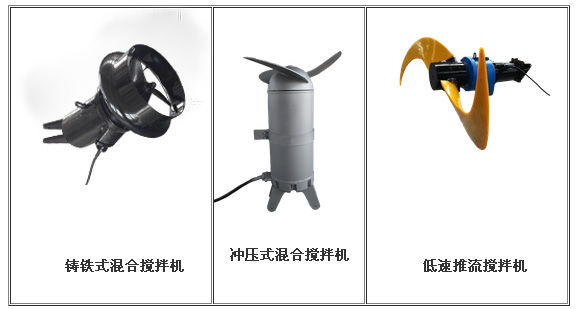

QJB潜水搅拌机、潜水推进器

本节说明蓝深集团潜水推流器、潜搅拌器的设计、制造、工厂试验的技术要求。

总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。

规格及供货要求

潜水推流器、潜水搅拌器应为成套装置，配套完整的潜水电机；设备的保护元件，包括电机泄漏保护，电机过热保护；电机固定架、限位固定链、导轨、紧固件、起吊葫芦、水上提升装置等；10米水下电缆；有效和安全运行以及安装所必需的所有附件。

其中由机械设备配套的控制箱（或接线箱）至其所控设备之间的动力及控制线缆（包括水下电缆）由厂家主机配套供应，其长度由业主根据现场自行确定，并必须满足工程要求。配套电缆及相关辅材应包括在机械设备投标报价内。

生产经验及资格

南京蓝深集团潜水推流器、潜水搅拌器制造商应为国内外知名品牌，具有30年以上的设备设计和制造资历，其中若为进口品牌厂商，需中国国内设有生产工厂，该工厂的建立时间至少有20年。并提供类似投标产品在至少3个国内2万吨/日及以上工业污水处理中成功运行的用户证明文件（如：供货合同等）。

参考标准

A.这里所列各种设计、制造、组装标准应适合在中国使用并至少符合或超过下列标准，但不限于以下已颁标准：

1.GB1220-84不锈钢条

2.VDE0530电工机械标准

3.DIN40050电工机械保护类型标准

4.DIN42950电工机械设计类型标准

5.GB191-90包装、贮存，运输标识

6.GB/T13384-92机械及电气设备包装规范

7.CJ/T109-2000潜水推进器

B.采用以上某标准时应用较新版本。

提交资料

蓝深集团QJB潜水推流器必须提供以下资料（但不只限于这些）：

A.详细的设备安装、使用、维护手册

B.详细的设备说明书，内容包括：

1.生产制造的标准。

2.详细结构说明，零部件结构图和装配图。

3.详细的外形尺寸（安装尺寸）图。

4.所有零部件材料表。

5.电气控制方面的详细说明或说明书与设计。

6.设备生产与出厂检验证书和检验记录及生产厂出具的设备鉴定书。

C.总平面图

表明推进器和电机的平面、立面和截面，并表明所有控制尺寸及安装、使用和维修所要求的间距等关系的总平面图。

D.详图

1.表明推进器及其操作部分的所有组装附件的详细安装图。

2.表明推进器与基础及地脚螺栓连接或焊接的详细安装图。

E.现场安装方法的详细说明。

F.现场检查、测试和试运行程序与记录。

G.供货装箱清单

产品

设计要求

A.设计符合DIN19569第1—3部分的规定；

B.潜水推进器应为整体式防水设计，湿式安装，鼠笼式感应电机驱动。

C.设备应按照最佳方法设计、制造、安装，按照图纸安装以后运行良好；

D.有实际需求时，可超负荷运行（能承受至少10%的过载量）；

E.推进器具备自动清洁的功能，可防杂物缠绕、堵塞；

F.共用电动机/推进器轴，支撑自润滑（油脂润滑）抗磨轴承；轴不得与介质接触；

G.导向杆组件，带导向杆上部和下部固定装置，导向杆和固定装置必须可以根据池的几何形状对推力的方向、角度、和水平进行调节；

H.电机应为三相异步潜水电机、400V或380V、50Hz、交流电源，设防干转保护（执行标准DIN/VDE0530），符合IEC标准；防护等级为IP68，H级绝缘等级；电动机可在全浸没的状态下进行外部冷却，电机的温度控制由热敏开关进行保护；

I.电缆进线带保护橡胶套，电缆外皮、单根电缆以及剥去绝缘的电缆芯线分别进行密封，以防止液体渗漏。

J.电缆须带固定装置。

潜水搅拌机性能要求

A.推进器在下列条件下应能连续运行：

1.介质温度不大于40℃

2.介质PH值在4-10之间

3.动态粘滞度在7~23×10-6之间

4.轴承和密封处升温不得高于35℃

5.介质密度≤1.2×103kg/m³

B.电机必须有足够的额定功率，当推进器在其特性曲线的任何一点上运行时，电机都不会超负荷。

C.潜水搅拌推进器应该能够在全浸没条件下每天24小时连续运行。同时应能适应连续运行、间歇运行和长期停止状态后恢复运行的工作状况。浆叶由水下电机通过高精度、低负载齿轮的两级、圆柱形的斜齿轮箱驱动。

D.每台推进器应配备不锈钢导向杆和不锈钢提升链，使之自由升降及转向。

使用要求

A.推进器在整个运行工况条件下，必须运行平衡、无振动。

B.推进器在连续满足负荷运行条件下，电机及各部轴承与密封结构等的温升不应大于35℃。

C.推进器的密封性能应良好，并应有齐全的、必要的检测监控系统。

蓝深集团QJB2.5/8-400/3-740S潜水搅拌机主要零件材料应符合以下要求：

主要零部件名称	材料种类
电机壳	铸铁DIN1691GG25
螺旋桨	搅拌器为不锈钢AISI304球墨铸铁衬筋强化聚氨酯
轴	不锈钢DIN16NiMo4
机械密封	碳化硅/碳化硅
与介质接触的螺栓、螺母和垫圈	不锈钢，SS316
安装支架及提升装置	不锈钢，SS304

蓝深集团完整的潜水搅拌机组成部分及供货范围（不限于此）：

· 装配完整的水下搅拌机（包括螺旋桨、机械密封、轴等）

· 潜水电机

· 推进器导轨及固定支架、电缆固定件、转向及其定位装置

· 提升链（绳）

· 吊架固定座（20套）

· 移动吊架及提升装置（2套）

· 每台推进器需提供10m水下电缆及固定件、接头、紧固件、电缆接线箱

· 渗漏、过热、低液位保护装置

· 所有连接附件、化学地脚螺栓

蓝深QJB2.5/8-400/3-740S潜水搅拌机配套控制箱的基本要求

A.2.1控制箱内电气元件一次元件应满足额定分断能力：≥50kA的要求。箱内所有电气控制系统操作安全，动作可靠，开关、按钮、指示仪表应满足远方/就地控制要求。

A.2.2元器件要求：

塑壳断路器：国产优质，分断能力50kA；

小型断路器：国产优质；

接触器：国产优质；

热继电器：国产优质；

启停按钮及指示灯：国产优质；

端子排：国产优质。

所有电气元件的最终选型由用户确认。

A.2.3所有就地控制箱/柜采用304不锈钢制作，厚度不小于2mm，且箱/柜门上带有不锈钢门把手。

A.2.4箱门锁应统一选用防腐牢固的合金门锁，外锁选用钥匙型门锁，内锁选用便捷式门锁，同一类型锁的钥匙应相同。控制箱面板上必须还设置一开有观察孔的密封罩罩住指示灯和按钮等元件，并可上锁，以防雨水使元件受潮，采用硅橡胶密封圈。

A.2.5控制箱的防护等级:室内不低于IP54，室外不低于IP56。

A.2.6电气设备的颜色标识

电气设备外壳颜色按中国电力投资集团《火力发电厂色彩统一规定》2008版执行。按钮与指示灯的使用应符合IEC60073中的相关规定。

A.2.6.1指示灯

每个断路器屏都应带红灯和绿灯分别指示断路器闭合和断开状态，黄灯指示“自动跳闸”。当用于模拟线指示时，可使用三色灯。

采用带灯按钮控制时，带灯按钮上应刻有清晰的指令如“push to open”或“push to close”，在命令执行而且设备动作以后，灯应发出下列颜色。

除非获得其他的认可，所有灯的颜色应符合以下惯例：

红色：带电和动作位置

绿色：无压或不动作位置

黄色：故障或异常状态

白色：正常或普通状态

蓝色：其他用途，使用时应带标签

配电盘、控制盘等上的灯应提供试验功能，可以在设备运行时对所有的灯进行测试。灯的试验操作不会造成其他设备动作。

按钮

带灯或不带灯按钮应有遮蔽或采用平头型以避免运行中无意碰触的危险。

当某种情况需要“允许”按钮，应与正常控制有闭锁使得在正常操作以前先按下“允许”按钮。

按钮颜色要求如下：

安装在配电盘正面的停止按钮为红色、启动按钮为绿色。

安装于盘台上紧邻指示灯的按钮，颜色都是黑色，除非有特别要求。

所有按钮的接点应有遮蔽以避免灰尘和接点故障，接点容量应可满足所应用的回路要求。
